TEMA:

behringer EUROPORT EPS500MP3 2 años 2 meses antes #131

Hola Jose_elec,

El transistor es el 2SC3326B el condensador que tienes al lado C47 es de 470 pF.
Desafortunadamente el esquema no te lo podemos enviar por motivos estrictos de confidncialidad que obliga la marca.

Me pudieran decir el toma x10 la distribución de la alimentación

Perdón pero es el toma x5 la distribución de los pines tengo problema con la alimentación

Por favor, Identificarse o Crear cuenta para unirse a la conversación.

behringer EUROPORT EPS500MP3 1 año 9 meses antes #141

Hola, tenemos para reparar un auto amplificado behringer EUROPORT EPS500MP3

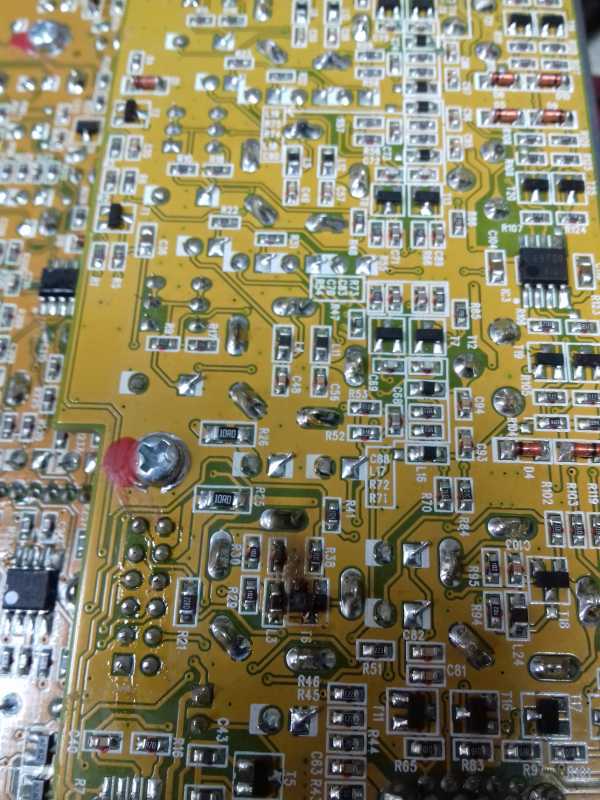

No se si alguien me podría suministrar el esquema de este equipo, tengo en la placa previo ( la que lleva los conectores de micro y entrada de línea..) un transistor o regulador quemado y no lo puedo identificar sin el esquema porque está totalmente quemado.. El componente es cuestion es el T6

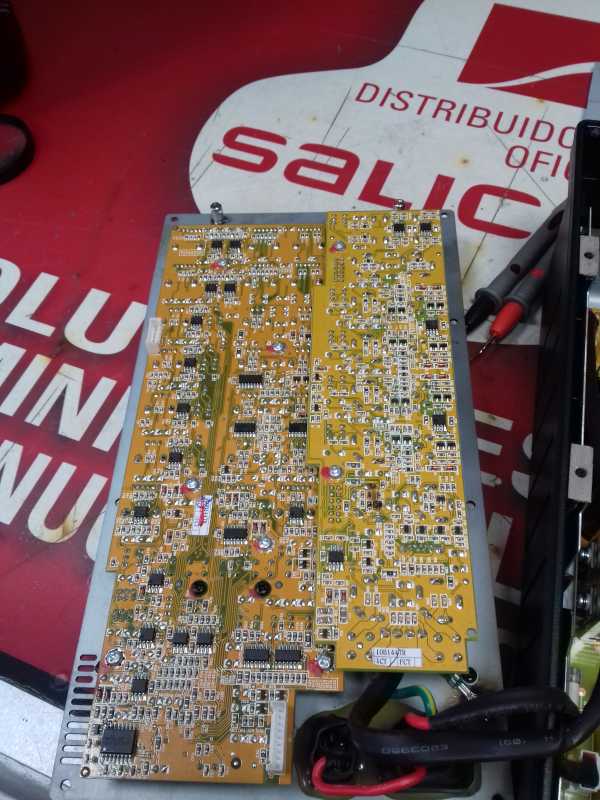

Adjunto unas fotos por si alguien me pueder ayudar con este tema

Muchas Gracias!

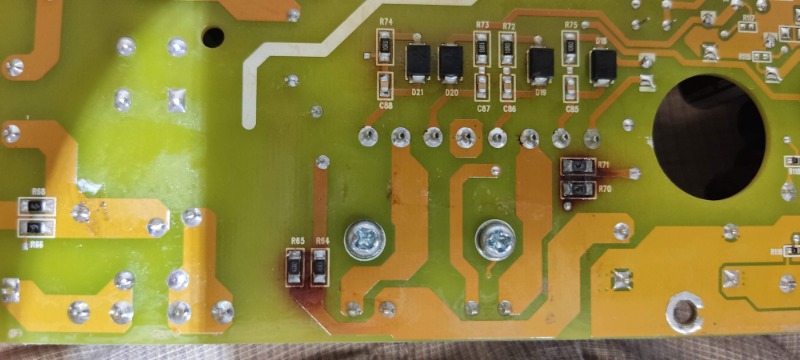

Buemos días, tengo la misma avería pero los componentes que veo defectuosos son R70, R71, R64 y R65. Podrían decirme de cuántos ohmios son?
Gracias de antemano.

Por favor, Identificarse o Crear cuenta para unirse a la conversación.

behringer EUROPORT EPS500MP3 1 año 9 meses antes #142

Es en la placa de abajo, alimentación y amplificación.
Adjuntos:

Por favor, Identificarse o Crear cuenta para unirse a la conversación.

Última Edición: por pinetelecom. Razón: Podrían ser de 47ohmios?

behringer EUROPORT EPS500MP3 1 año 8 meses antes #143

Hola, los 4 componentes que se ven en la foto, R64, R65, R70, R71, tienen la misma referencia. 47R0.
¿Es eso lo que buscas?
El siguiente usuario dijo gracias: pinetelecom

Por favor, Identificarse o Crear cuenta para unirse a la conversación.

behringer EUROPORT EPS500MP3 1 año 8 meses antes #144

Yo tengo el mismo problema, cuando enciendes, la energía va y viene, se encienden los leds de power, de limiter y se apagan, al par de segundos vuelven a encenderse y apagarse, y así sucesivamente..
He cambiado dos condensadores grandes, c37 y C57. pero sigue igual.
¿Tenéis alguna idea de lo que puede ser?
¿Donde puedo comprar la placa en caso de tener que sustituirla?
Gracias.

Por favor, Identificarse o Crear cuenta para unirse a la conversación.

behringer EUROPORT EPS500MP3 1 año 8 meses antes #148

Buenas, nada, cambié las resistencias pero sigue igual con su parpadeo de leds.
Muchas gracias de todas formas por la información.

Por favor, Identificarse o Crear cuenta para unirse a la conversación.
